Horizontale centrifugaal pompen

WDA Pompen BV levert een grote range aan horizontale centrifugaal pompen. Deze pompen zijn onder te verdelen in diverse groepen, afhankelijk van

het medium wat u wenst te verpompen en de zwaarte van de toepassing. Hierbij kunt u denken aan kortgekoppelde (direct gekoppelde) pompen voor

de lichtere toepassingen en fundatie pompen voor zware toepassingen waarvan veel wordt vereist.

Horizontale pompen

Horizontale pompen zijn de meest uitgevoerde pompen binnen productiesystemen. Hiervoor geld dat de pompas horziontaal is geplaatst. Horizontale

pompen zijn in principe in twee categorieen geplaatst: De kortgekoppelde pompen (ofwel direct gekoppelde pompen) waarbij de motor direct op het

pomphuis of achterplaat is geplaatst. Deze pompen behoeven geen aandacht voor uitlijning van de pomp en motor, omdat deze in de constructie al

wordt bepaald. De lang gekoppelde pompen, (vaak ook fundatie pompen genoemd) zijn pompen voorzien van een lagerstoel en een koppeling met

beschermkap. Deze pompen dienen op de locatie te worden uitgelijnd (laser uitlijning). De levensduur van de funcatie pompen zijn over het algemeen

langer doordat de pomp een eigen lagering heeft en niet afhankelijk is van de motor lagering.

Waaiertype:

Binnen de horizontale pompen kunnen wij diverse waaiertypes plaatsen, al naar gelang het medium wat wordt verpompt. Over het algemeen kun je

stellen dat voor schone vloeistoffen de gesloten waaiers worden toegepast omdat deze het hoogste pomprendement genieten. Voor vloeistoffen

waarin vaste bestandsdelen zijn opgenomen worden over het algemeen half open waaiers of open waaiers geplaatst. Hiervoor zijn verschillende

waaiertypes mogelijk, zoals: Vortex waaier, half open waaier, volledig open waaier, eenkanaal waaier, meer kanaalwaaier, buiswaaier, propellor

waaier. De best mogelijke type wordt bepaald aan de hand van de aard van het te verpompen medium in combinatie met het behalen van een

maximaal pomprendement zonder dat de waaier verstopt raakt.

Toch vertikaal plaatsen:

De kort gekoppelde pompen zijn horizontale pompen, echter kunnen vanwege haar constructie ook vaak vertikaal geplaatst worden. Laat u hier over

informeren.

Pomp uitvoeringen:

Primair kunnen we de volgende onderverdeling maken binnen de pakketten Herborner, Lowara en Vogel pompen:

- Pompen voor schoon water en water gerelateerde vloeistoffen:

Hier wordt onder verstaan pompen die vloeistoffen verpompen waarvan water het hoofdbestandsdeel is, zoals drinkwater, industriewater,

koelwater, warmwater, water met glycol, etc.

- Pompen voor vervuilde vloeistoffen met vaste bestandsdelen:

Hier wordt onder verstaan pompen die vloeistoffen verpompen waarvan water het hoofdbestandsdeel is, maar ook vaste bestandsdelen en/of

vervuiling in het medium aanzweig is. Zoals: industriewater, Fecalien, afvalwater, rioolwater, influent, effluent, witwater, water met levende

organismes, etc.

- Pompen voor chemicalien en zeewater (zoutwater):

Hier wordt onder verstaan pompen die vloeistoffen verpompen waarvan water niet het hoofdbestandsdeel is, zoals zoutwater, zeewater,

chemicalien, olie gereleteerde vloeistoffen,

- Pompen voor de papierindustrie:

Hier wordt onder verstaan pompen die haar toepassing vinden in de papierindustrie, zoals pulperpompen, extraktiepompen, stofpompen. Deze

pompen worden ook veelvuldig toegepast in afvalwater, bier brouwerijen en de suikerindustrie.

Pompen voor (drink)water gerelateerde vloeistoffen:

Vogel pomptype: LM, LMN

waternorm pomp
vlg EN 733 / DIN 24255

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

Vogel Pomptype: LN, L

RVS Waternorm pomp
vlg EN 733 / DIN 24255

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

Vogel Pomptype: LSN

Chemienorm pomp (ATEX)
vlg ISO 2858 / DIN 24256

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

Vogel pomptype: LSB

Horizontale meertrapspomp
vlg ISO 2858 + B5 motor (ATEX)

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 450 m3/hr
: tot 150 mwk
: -40 tot 180 °C
: DN25 tot DN150

: tot 600 m3/hr
: tot 100 mwk
: -30 tot 140 °C
: DN32 tot DN600

: tot 450 m3/hr
: tot 150 mwk
: -40 tot 140 °C
: DN25 tot DN150

Vogel pomptype: LC, LS

waternorm pomp
vlg ISO 5199 (ATEX)

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 4600 m3/hr
: tot 100 mwk
: -10 tot 180 °C
: DN32 tot DN400

: tot 500 m3/hr
: tot 95 mwk
: -30 tot 140 °C
: DN32 tot DN150

Xylem Vogel Nederland eNSC / e-NSC pomp volgens ISO5199

Vogel pomptype: e-NSC

waternorm pomp
vlg ErP 2015

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 1800 m3/hr
: tot 120 mwk
: -40 tot 180 °C
: DN32 tot DN400

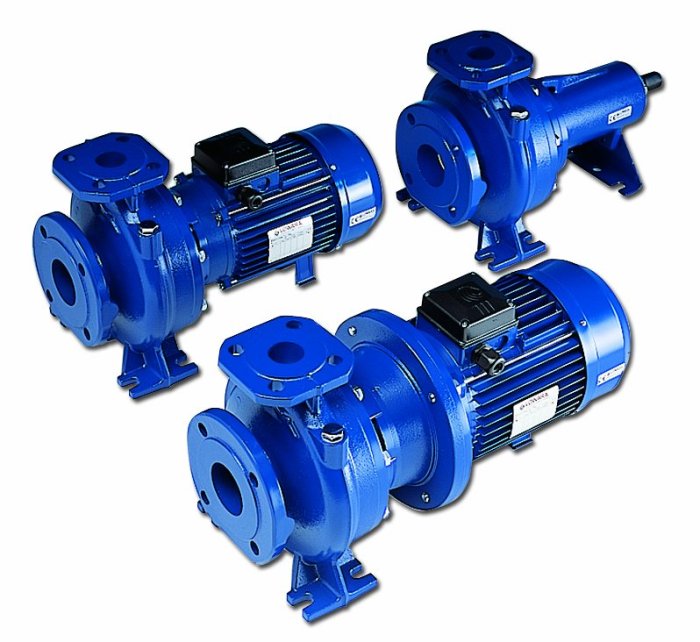

Lowara pomp: FH, FHS, FHE

Gietijzeren waternorm pomp
vlg EN 733 / DIN 24255

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 700 m3/hr
: tot 100 mwk
: -30 tot 140 °C
: DN32 tot DN150

Xylem Lowara FHF, FHS, FHE waternorm pomp volgens EN733 / DIN24255

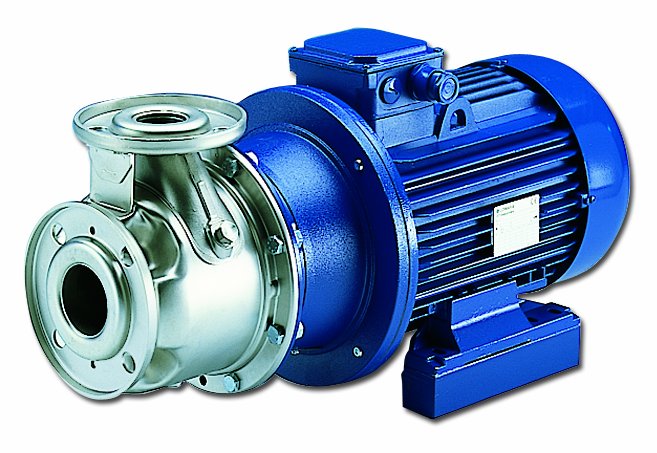

Lowara pomp: SHS, SHE, SHF

RVS waternorm pomp vlg
EN 733 / DIN 24255 (ATEX)

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 240 m3/hr
: tot 110 mwk
: -10 tot 120 °C
: DN25 tot DN80

Xylem Lowara Roestvast stalen waternormpomp SHE, SHS, SHF / waterpomp conform EN733 / DIN24255

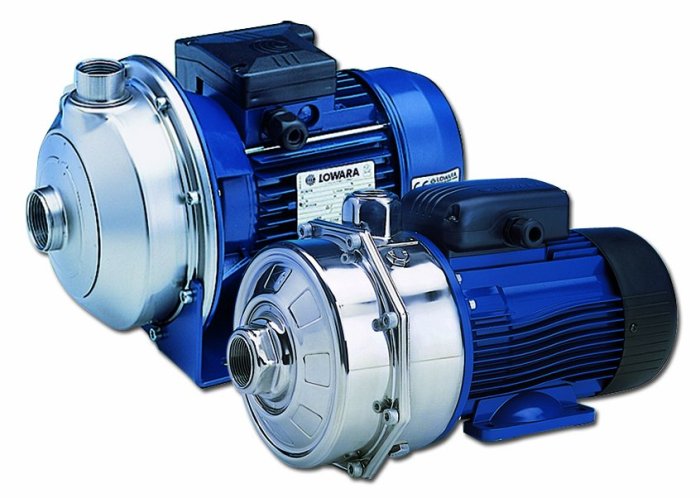

Lowara pomp: CEA, CA

Horizontale RVS blokpomp met draadaansluiting

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 31 m3/hr
: tot 62 mwk
: -10 tot 110 °C
: RP 1" tot RP 1,5"

Xylem Vogel CEA en CA Roestvast stalen blokpomp

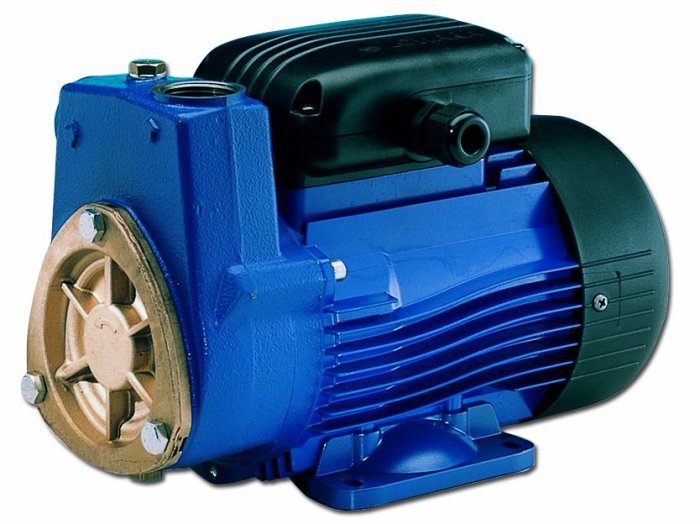

Lowara pomp: SP
Zelfaanzuigende zijkanaalpomp
monoblok uitvoering

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 2,75 m3/hr
: tot 50 mwk
: -10 tot 40 °C
: RP 1"

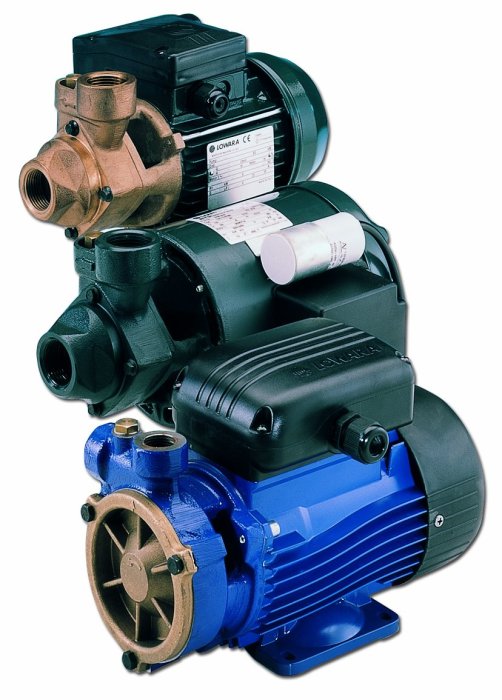

Lowara pomp :P, PAB, PSA

Normaal aanzuigende pomp met turbinewaaier

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 3,72 m3/hr
: tot 82 mwk
: -10 tot 80 °C
: RP 1"

Xylem Lowara P PAB en PSA normaal aanzuigende pompen met turbine waaier

Lowara pomp e-nsc / ensc
Waternorm pomp met hoge efficientie

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 1800 m3/hr
: tot 120 mwk
: -40 tot 180 °C
: tot DN400

Xylem Lowara e-NSC ofwel ensc, drukverhogingsgroep met variabele snelheid

Pompen voor chemicalien

Herborner Pompen Uniblock GF kortgekoppelde zwembad pomp

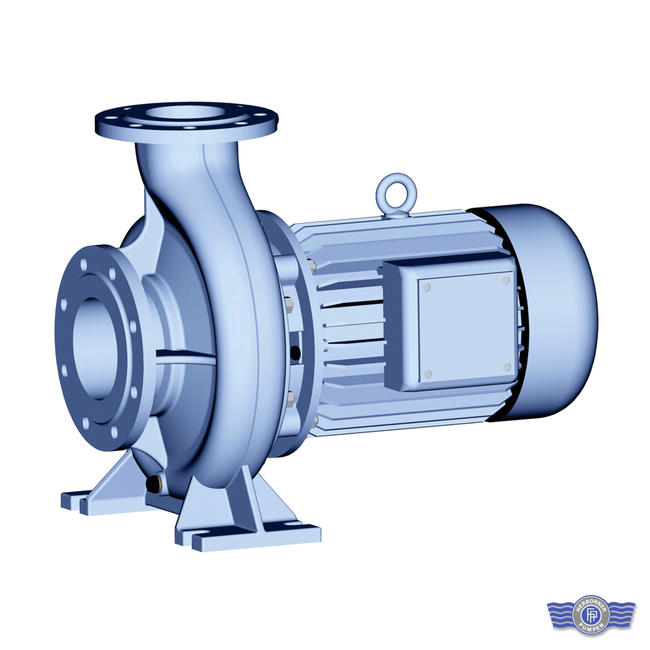

Herborner: Uniblock GF

End suction kortgekoppelde centrifuaal pomp

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 650 m3/hr
: tot 60 mwk
: -5 tot 120 °C
: DN25 tot DN200

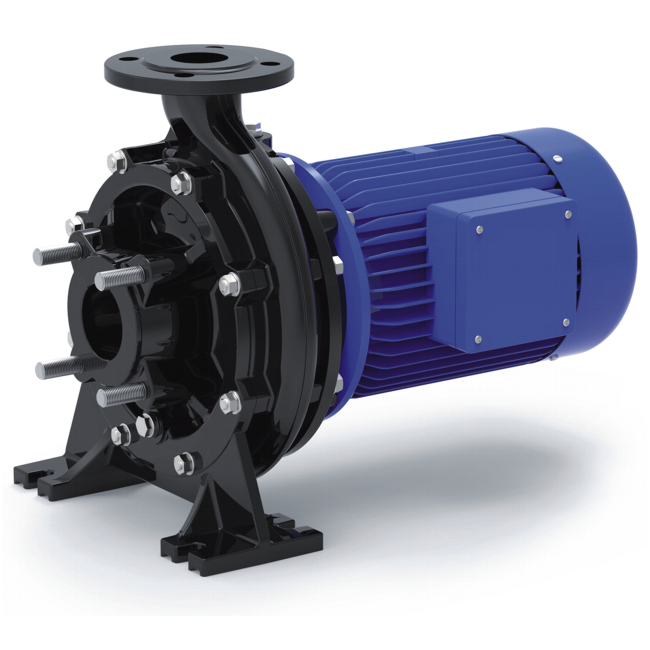

Herborner: Uniblock F
End suction 100% gecoate centrifuaal pomp

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

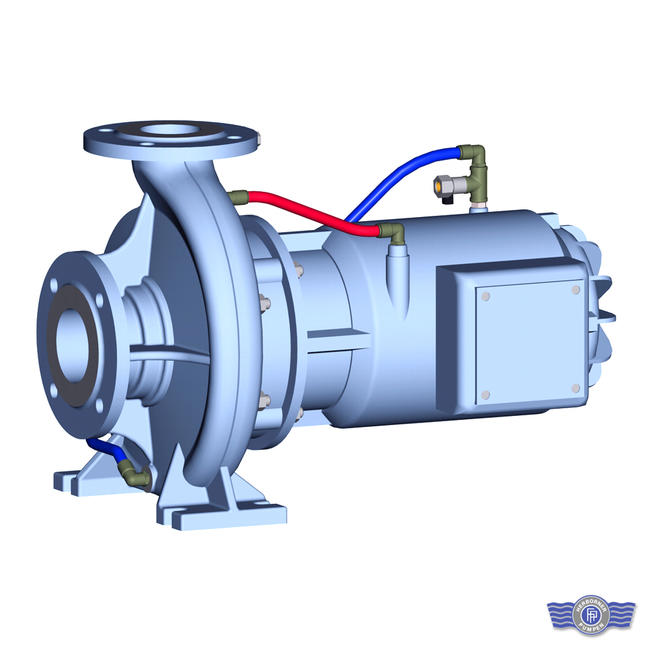

Herborner: Uniblock GFC
Centrifuaal blokpomp met watergekoelde motor

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

Herborner: Uniblock FC
100% intern gecoat met watergekoelde motor

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 650 m3/hr
: tot 60 mwk
: -5 tot 60°C
: DN25 tot DN200

Herborner Pompen Uniblock GFC zwembadpomp met watergekoelde motor

Herborner Pompen Uniblock F 100% gecoate zwembad pomp

Herborner Pompen Uniblock FC gecoate zwembadpomp met watergekoelde motor

Herborner: Uniblock GF-PM
End suction centrifuaal pomp met permanent magneet motor

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

Herborner Pompen Uniblock GF-PM kortgekoppelde zwembad pomp met permanent magneet motor

: tot 650 m3/hr
: tot 60 mwk
: -5 tot 120 °C
: DN25 tot DN200

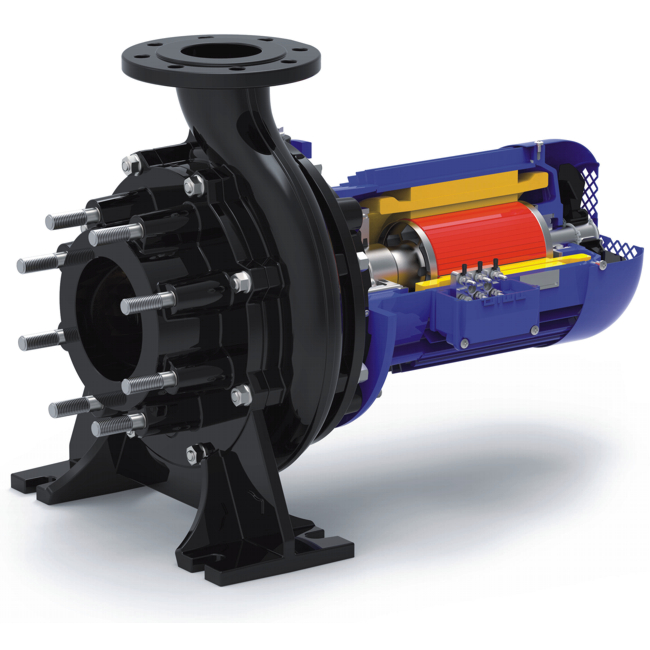

Herborner: Uniblock F-PM
intern gecoate centrifuaal pomp met permanent magneet motor

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 650 m3/hr
: tot 60 mwk
: -5 tot 120 °C
: DN25 tot DN200

Herborner Pompen Uniblock F-PM coatingzwembad pomp met hoogrendement PM motor

Pompen voor vervuilde vloeistoffen met vaste delen

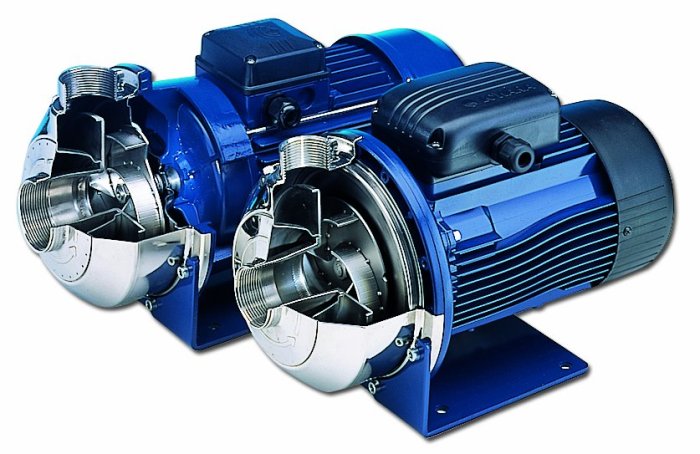

Xylem Vogel CO, COF, SHOE, SHOS, SHOD, CEFroestvaststalen pomp met open waaier

Lowara: CO, SHO, COF, CEF

RVS blokpomp met open waaier (vaste zwevende delen)

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 55 m3/hr
: tot 50 mwk
: -10 tot 120 °C
: RP1" tot RP2"

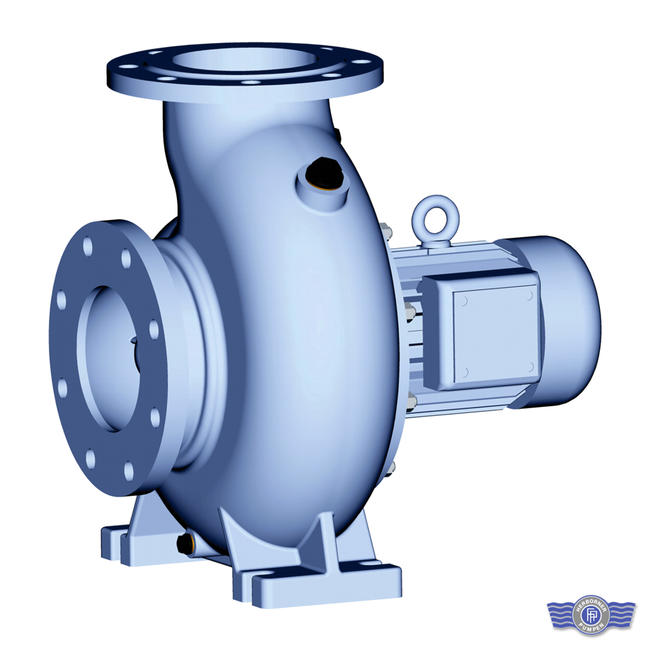

Herborner: Uniblock P
Kortgekoppelde blokpomp met propellor waaier

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 800 m3/hr
: tot 20 mwk
: -5 tot 120 °C
: DN80 tot DN200

Herborner Pompen Uniblock P kortgekoppelde propellorwaaier pomp

Herborner: Univers A
Fecaliën blokpomp met snijinrichting (ATEX)

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

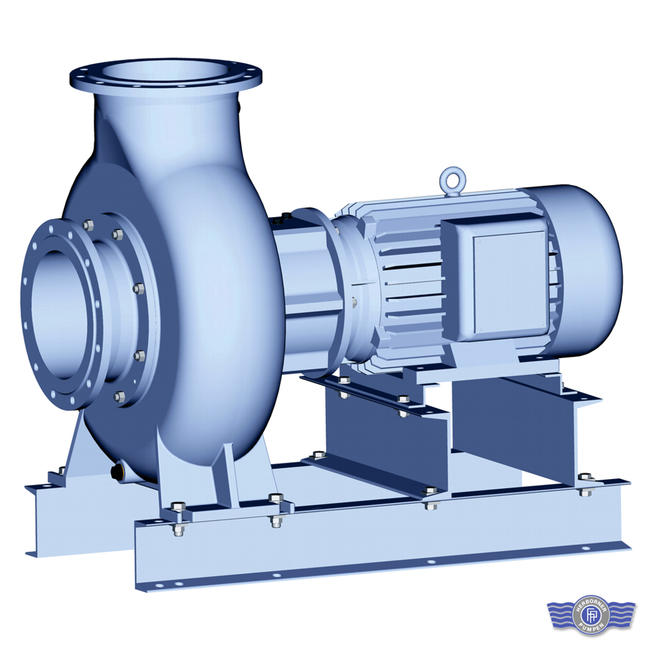

Herborner: Univers AYR
blokpomp met schroefwaaier (helcial waaier)

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 1500 m3/hr
: tot 60 mwk
: -5 tot 120°C
: DN50 tot DN300

: tot 1300 m3/hr
: tot 21 mwk
: -5 tot 60 °C
: tot DN350

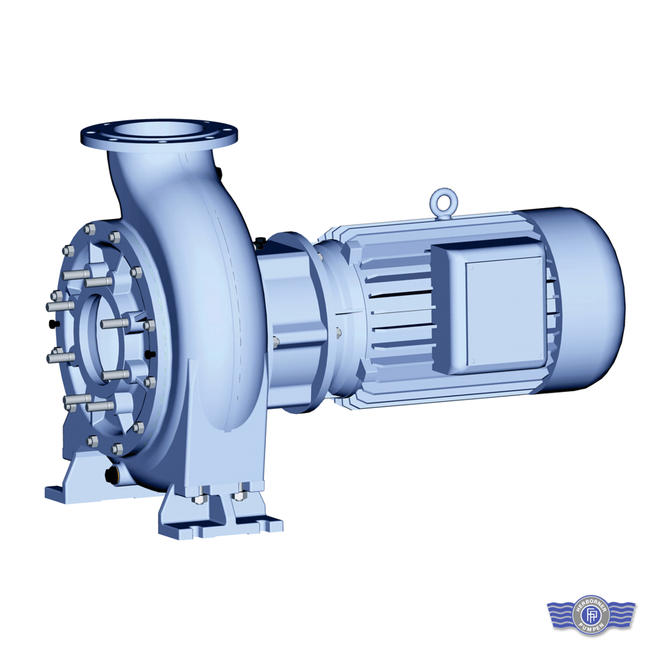

Herborner pompen Univer A fecalien afvalwater kortgekoppelde blokpomp in ATEX

Herborner Pompen Univers AYR fecalien blokpomp met schroefwaaier

Herborner: Univers ASG
Intern verrubberde blokpomp

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 1300 m3/hr
: tot 21 mwk
: -5 tot 60 °C
: DN150 tot DN350

Herborner Pompen Univers A-SG verrubberde zand pallet pomp ontkalking

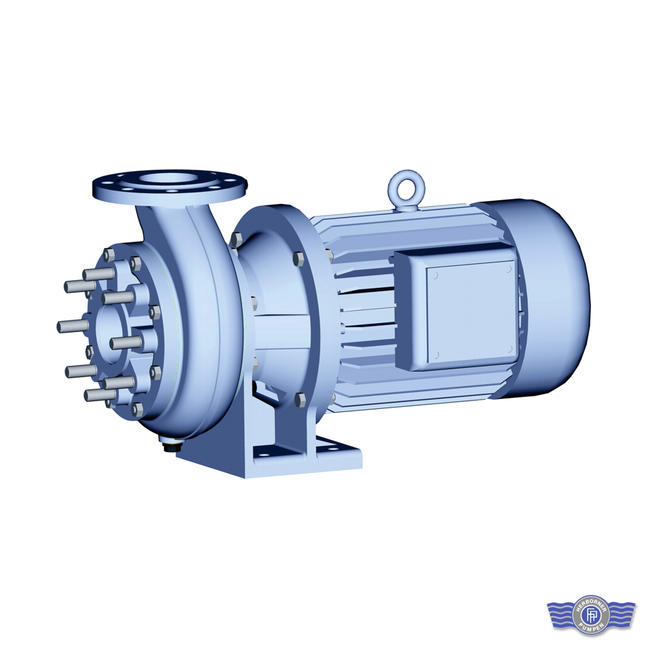

Herborner Pompen Unipump fecalien blokpomp in atex scheepvaart

Herborner: Unipump

Scheepvaart blokpomp met snijinrichting ATEX mogelijkheid

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 180 m3/hr
: tot 46 mwk
: -5 tot 120 °C
: DN50 tot DN100

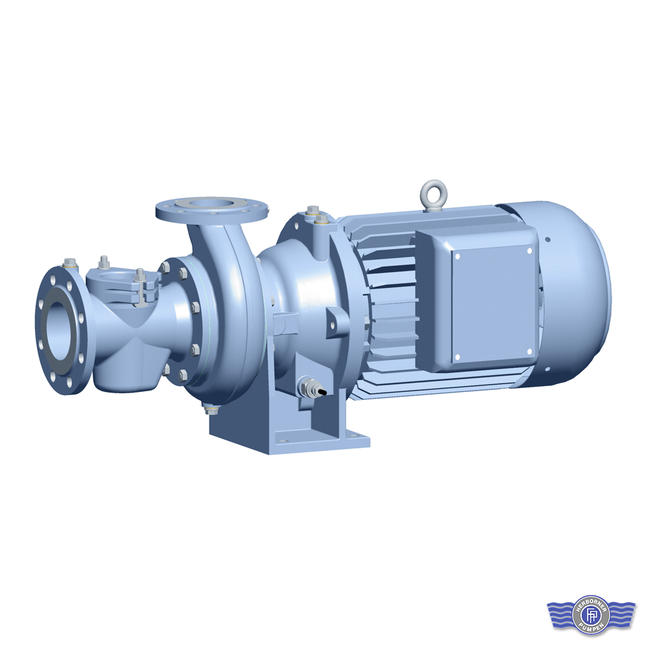

Herborner pumpen Unicut droog opgestelde versnijdende pomp voor afvalwater

Herborner: Unicut

Versnijdende pomp in droge opstelling.

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 52 m3/hr
: tot 32 mwk
: -5 tot 60 °C
: tot DN80

Pompen voor de papierindustrie

L&M pomptype: LMS-ES

Stofpomp / pulperpomp vlg ISO 2858, DIN 24256

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

L&M Pomptype: LMS-SPR

Zelfaanzuigdende stofpomp
Extractiepomp, ontgassend

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

L&M Pomptype: LMS-ES/AN

Stofpomp / pulperpomp volledig uitwisselbaar met Andritz S/S3

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 3500 m3/hr
: tot 140 mwk
: -40 tot 180 °C
: DN80 tot DN500

: tot 1800 m3/hr
: tot 70 mwk
: -30 tot 85 °C
: DN32 tot DN500

LMS-ES/AN stofpomp, pulperpomp, papierstofpomp Andritz S3

LMS-SPR zelfaanzuigende en gasverwerkende stofpomp / extractiepomp

: tot 2800 m3/hr
: tot 150 mwk
: -40 tot 180 °C
: DN32 tot DN500

LMS-ES stofpomp, pulperpomp, papierstofpomp volgens ISO2858 DIN24256

L&M Pomptype: Extrair

Ontgassende stofpomp voor de papierindustrie

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 180 m3/hr
: tot 22 mwk
: -30 tot 85 °C
: 2 versies

LMS-Extrair ontgassende stofpomp papierindustrie

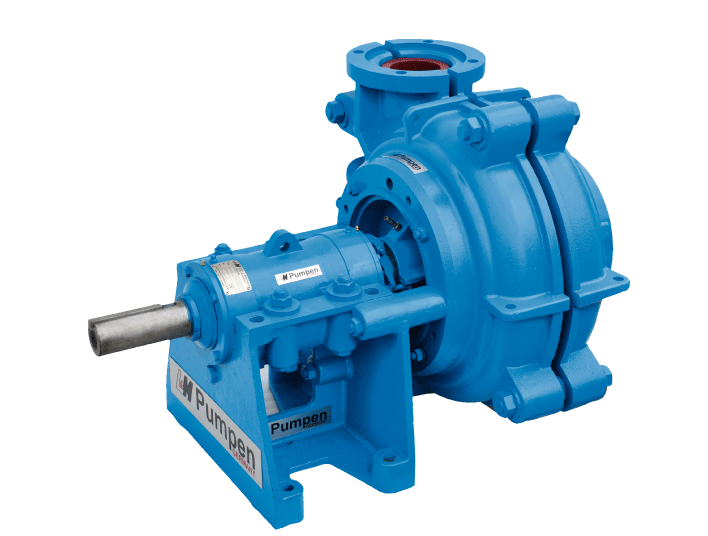

L&M pomptype: LMS-ONE

slurriepomp uitwisselbaar met Warman

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 5400 m3/hr
: tot 118 mwk
: -30 tot 95 °C
: DN32 tot DN400

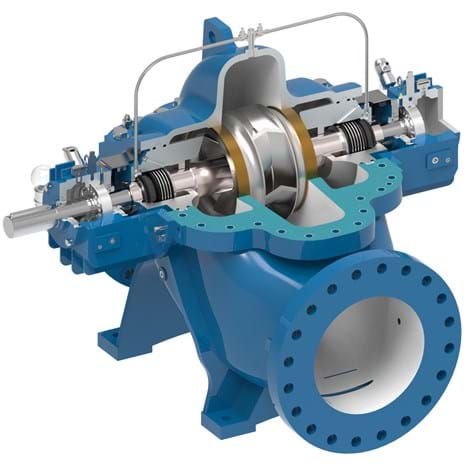

Xylem: e-XC
Double suction splitt case pomp
Maximaal efficientie

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

: tot 12.000 m3/hr
: tot 300 mwk
: -20 tot 120°C
