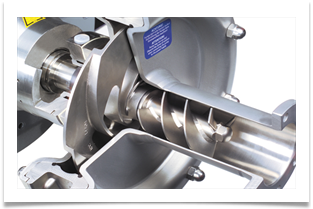

De Vogel Inducer is ontwikkeld voor verbetering van de inlaatcondities voor centrifugaal pompen bij een zeer lage onderdruk. De inducer is een soort schroefwaaier die voor de centrifugaalwaaier geplaatst wordt en zorgt voor een drukverhoging. Hierdoor verbeterd de NPSHr (NPSH required) van de centrifugaal pomp en mag het systeem een lage NPSHa (NPSH available) behouden. De inducer komt veelvuldig voor in gesloten condensaatsystemen bij de hotwell pompen en condensaatpompen.
Vogel inducer pompen voor lage NPSH waarde
Type:
Merk:
Toepassing:
Temperatuur:
Toerental:
Normering:
Merk:
Toepassing:
Temperatuur:
Toerental:
Normering:
Inducer
Xylem Vogel, v/h ITT Vogel inducer Nederland
Op pompen met een axiale inlaat / zuigflens
Vanaf een DN80 zuigflens
Voor NPSHa tegen de 0 Bar absoluut
40 tot 180 graden
Tot 3000 rpm
Niet genormeerd.
Xylem Vogel, v/h ITT Vogel inducer Nederland
Op pompen met een axiale inlaat / zuigflens
Vanaf een DN80 zuigflens
Voor NPSHa tegen de 0 Bar absoluut
40 tot 180 graden
Tot 3000 rpm
Niet genormeerd.
UITVOERING
De inducer wordt alleen toegepast bij pompen met een axiale inlaat en een zuigflens afmeting vanaf DN80.
MATERIAAL
Vanwege de kans op lichte cavitatie is de inducer standaard te leveren in het materiaal superduplex volgens DIN 1.4517
WERKING:
Centrifugaal waaiers hebben een bepaalde NPSHr die vast ligt in het design van de waaier. Indien de systeemdruk (ofwel NPSHa) lager uitvalt zal er cavitatie ontstaan. Door toepassing van een inducer zal de cavitatie opgeheven worden. Dit komt omdat de inducer zorgt voor een, kleine, drukverhoging vlak voor de centrifugaal waaier. Hierdoor verhoog je dus direct de NPSHa waarde voor de centrifugaal waaier en valt de cavitatie weg.
GASVERWERKEND
Een tweede voordeel van de inducer is dat deze gasverwerkend is, waardoor een centrifugaal pomp die slecht luchtverwerkend is ineens zeer goede luchtverwerkende eigenschappen heeft. De werking hiervan is vrij eenvoudig. Daar waar een centrifugaal waaier zeer slecht lucht kan verpompen, de lucht hoopt zich namelijk op voor de waaiermoer, heeft een schroefwaaier (inducer) zeer goede gasverwerkende eigenschappen. Doordat de inducer direct voor de centrifugaal waaier geplaatst is duwt deze alle lucht / gassen direct door de centrifugaal waaier, zonder nadelige effecten. En dit tot een gasaandeel van maar liefst 27%. De inducer is dus zeer goed in het verpompen van een hoog gas aandeel in het medium. De nadelige eigenschappen van een hoog lucht aandeel zijn hierdoor in zijn geheel verdwenen.
TOEPASBAAR IN DE VOGEL POMPEN
De Vogel inducer is optioneel verkrijbaar in de volgende pomptypes: LSN, LSB, LS, LC en MPA pompen
Een uitleg over de werking vind u in deze presentatie:
De inducer wordt alleen toegepast bij pompen met een axiale inlaat en een zuigflens afmeting vanaf DN80.
MATERIAAL
Vanwege de kans op lichte cavitatie is de inducer standaard te leveren in het materiaal superduplex volgens DIN 1.4517
WERKING:
Centrifugaal waaiers hebben een bepaalde NPSHr die vast ligt in het design van de waaier. Indien de systeemdruk (ofwel NPSHa) lager uitvalt zal er cavitatie ontstaan. Door toepassing van een inducer zal de cavitatie opgeheven worden. Dit komt omdat de inducer zorgt voor een, kleine, drukverhoging vlak voor de centrifugaal waaier. Hierdoor verhoog je dus direct de NPSHa waarde voor de centrifugaal waaier en valt de cavitatie weg.
GASVERWERKEND
Een tweede voordeel van de inducer is dat deze gasverwerkend is, waardoor een centrifugaal pomp die slecht luchtverwerkend is ineens zeer goede luchtverwerkende eigenschappen heeft. De werking hiervan is vrij eenvoudig. Daar waar een centrifugaal waaier zeer slecht lucht kan verpompen, de lucht hoopt zich namelijk op voor de waaiermoer, heeft een schroefwaaier (inducer) zeer goede gasverwerkende eigenschappen. Doordat de inducer direct voor de centrifugaal waaier geplaatst is duwt deze alle lucht / gassen direct door de centrifugaal waaier, zonder nadelige effecten. En dit tot een gasaandeel van maar liefst 27%. De inducer is dus zeer goed in het verpompen van een hoog gas aandeel in het medium. De nadelige eigenschappen van een hoog lucht aandeel zijn hierdoor in zijn geheel verdwenen.
TOEPASBAAR IN DE VOGEL POMPEN
De Vogel inducer is optioneel verkrijbaar in de volgende pomptypes: LSN, LSB, LS, LC en MPA pompen
Een uitleg over de werking vind u in deze presentatie:
•
Gesloten condensaatsystem
•
Condensaatpompen
•
Hotwell pompen
•
Pompen met zeer lage voordruk
•
Pompen die caviteren
•
Om pompen luchtverwerkend te maken
•
Om pompen gasverwerkend te maken.
•
Pompsystemen met zeer lage NPSHa
•
Pompen met een te hoge NPSHr
•
•
TOEPASSING:
De Vogel inducer wordt toegepast in de volgende situaties:
De Vogel inducer wordt toegepast in de volgende situaties:
