Cantilever pompen worden toegepast in de meest zware pomptoepassingen vanwege hun unieke constructie waarbij de gehele lagerconstructie zich buiten het medium bevindt. Hierdoor ontbreekt een asafdichting en kunnen zeer abrassieve vloeistoffen en zeer hoge temperatuur vloeistoffen zonder problemen verpomt worden. Het is zelfs mogelijk om met de pomp volledig droog te draaien zonder dat de pomp hier schade van ondervind. Zodra het vloeistof niveau weer tot aan de waaier komt zal de pomp weer de vloeistof weg pompen.
Pomptype:
Cantilever pompen
Pomptype:
Merk:
Capaciteit:
Opvoerhoogte:
Drukklasse:
Flensmaat
Temperatuur:
Toerental:
Normering:
Merk:
Capaciteit:
Opvoerhoogte:
Drukklasse:
Flensmaat
Temperatuur:
Toerental:
Normering:
VOORDELEN
De Cantilever pompen zijn uitgevoerd zonder asafdichting en lagering in het te verpompen medium. Hierdoor hebben ze een groot aantal
voordelen, te benoemen:
- geschikt voor het verpompen van zeer abrassieve vloeistoffen zonder flushing
- Geschikt voor hoge temperaturen tot meer dan 500 graden
- Kan volledig drooglopen, zonder dat de pomp daar hinder of slijtage van ondervind
- Ontlucht automatisch als het niveau in de put stijgt
- Zeer sterke constructie
- geen slijtdelen, lagering of mechanical seals, dus zeer lange standtijden.
UITVOERINGEN:
De cantilever pompen kunnen met verschillende constructies geleverd worden:
Staartpomp, insteekpomp
WDA Pompen BV
tot 400 m3/hr
tot 60 mwk
PN10 / PN16
DN25 tot DN150
-40 tot 500 °C
tot 3600 rpm
De cantilever kan geleverd worden met ATEX certificering
WDA Pompen BV
tot 400 m3/hr
tot 60 mwk
PN10 / PN16
DN25 tot DN150
-40 tot 500 °C
tot 3600 rpm
De cantilever kan geleverd worden met ATEX certificering
VOORDELEN
De Cantilever pompen zijn uitgevoerd zonder asafdichting en lagering in het te verpompen medium. Hierdoor hebben ze een groot aantal
voordelen, te benoemen:
- geschikt voor het verpompen van zeer abrassieve vloeistoffen zonder flushing
- Geschikt voor hoge temperaturen tot meer dan 500 graden
- Kan volledig drooglopen, zonder dat de pomp daar hinder of slijtage van ondervind
- Ontlucht automatisch als het niveau in de put stijgt
- Zeer sterke constructie
- geen slijtdelen, lagering of mechanical seals, dus zeer lange standtijden.
TOEPASSING
Deze pompen worden toegepast daar waar dompelpompen niet geschikt zijn of niet wenselijk. hierbij moet u denken aan:
- Voor het verpompen van zeer vluchtige vloeistoffen ter voorkoming van cavitatie
- Vloeistoffen met zeer hoge temperaturen
- Chemische vloeistoffen, waar een dompelmotor niet toegepast kan worden
- Explosie gevaarlijke vloeistoffen, motor is immers gescheiden van het medium. Uitvoering in ATEX.
- Voor het verpompen van abrassieve en slijtende vaste delen.
WAAIERTYPEN
De cantileverpompen kunnen worden toegepast met een grote diversiteit aan waaier types.
Hieronder kunt u enkele uitvoeringen vinden:
- Gesloten waaier, voor het verpompen van schone vloeistoffen / chemicalien
- semi-Open waaier, voor het verpompen van vloeistoffen met vaste bestandsdelen
- Vortex waaier, voor het verpompen van vloeistoffen met vaste slijtende (abrassieve) bestandsdelen
MATERIALEN
Onze Cantilever en staartpompen kunnen in een grote verscheidenheid aan materiaal geleverd worden. Hieronder vallen de materialen:
gietijzer (GG25), RVS (AISI316), Duplex (1.4460 - SAF2205 SAF2507), Sanicro 28, Hastelloy, Monel, Durimet, Carpenter en andere materialen
op specificatie. Laat ons u adviseren voor de juiste materiaal keuze voor uw toepassing.
ATEX CHEMIENORM POMP
De cantilever pompen volgens ISO5199 zijn verkrijgbaar met een ATEX certificering. Afhankelijk van het explosiegevaar en de
zone waarin de pompen opgesteld staan kunnen wij u informeren over de mogelijkheden in het beheersen van de explosie-
gevaar. ATEX insteekpompen certificering wordt afgegeven over de gehele pompunit, dus ATEX staartpomp, ATEX koppeling
en ATEX motor.

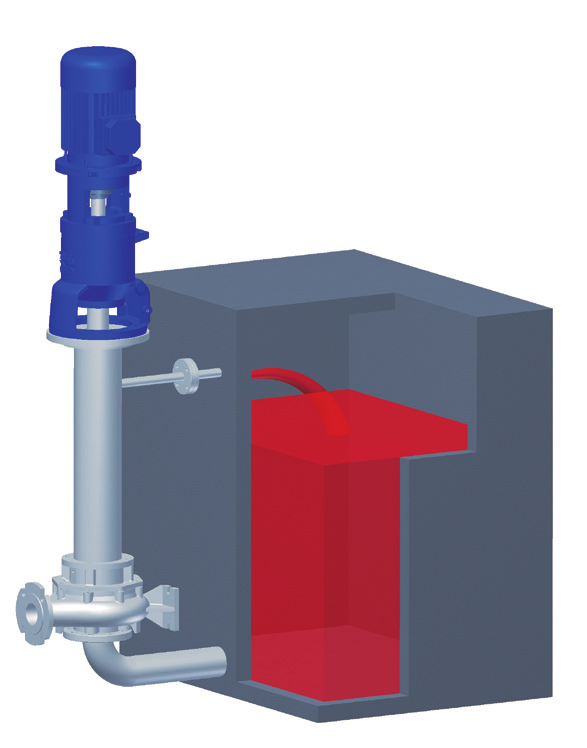

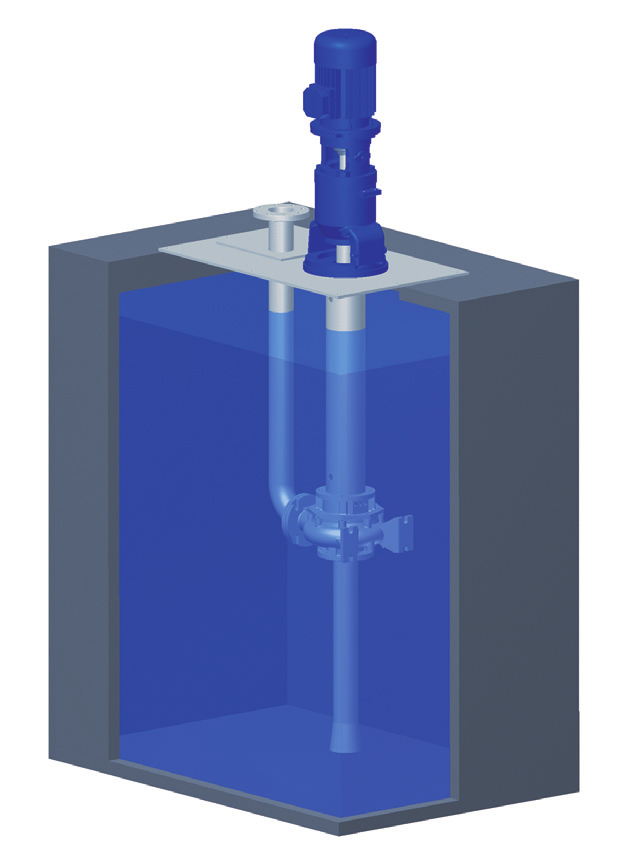

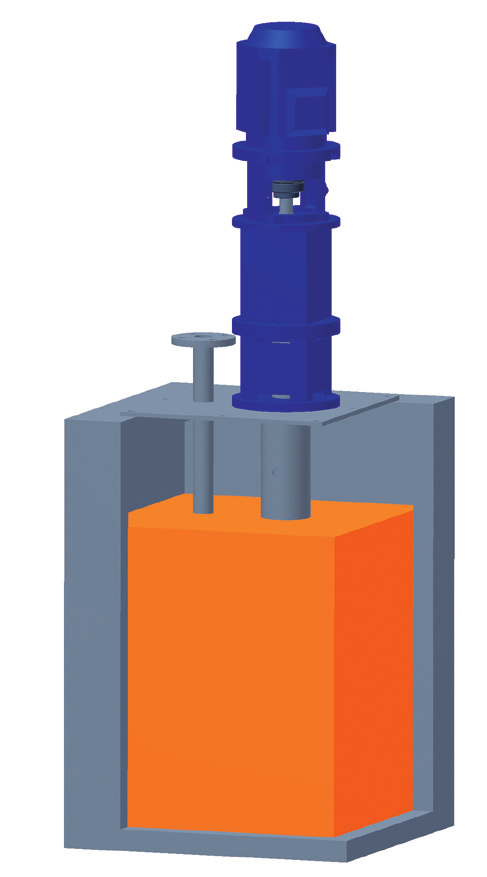

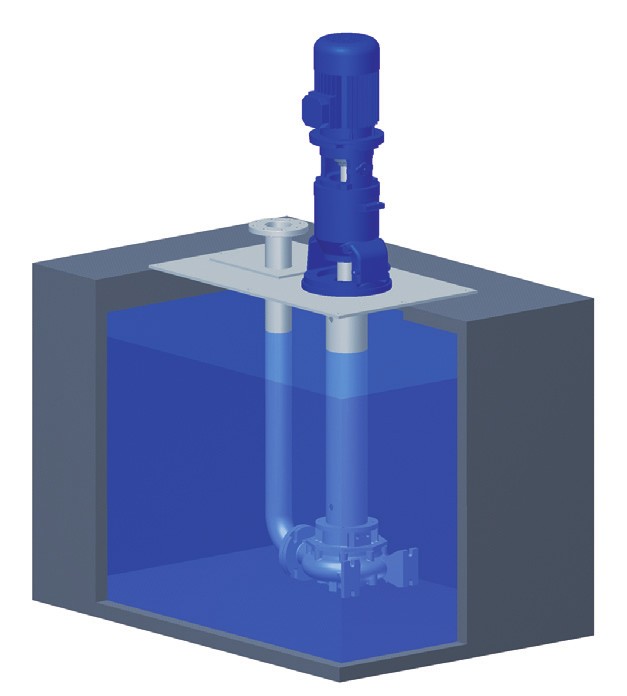

| Cantilever pomp in standaard uitvoering | Cantilever pomp droog opgesteld | Cantilever pomp voor hoge temperaturen | Cantilever pomp voor slijtende en abrassieve delen | Cantilever pomp uitgevoerd met haalpijp |
