Lowara pompen Nederland, FHE FHF ESV EHM



Insteekpompen, staartpompen, tankpompen en putpompen


WDA Pompen BV levert een grote range aan insteekpompen, staartpompen en putpompen. Hierbij spreken we over vertikale pompen die in een put of
tank gesinstalleerd staan waarbij de motor droog boven de put geinstalleerd is. Dit soort pompen worden vaak verkozen boven een dompelpomp
indien het medium wat verpompt wordt hoog is van temperatuur of explosief is. WDA Pompen BV kan deze pompen dan ook leveren met ATEX
certificering tot zelfs zone 0. De voordelen op een rij
- Motor droog, ook als de put overloopt
- De staartpomp / insteekpomp / putpomp is geschikt om een medium met zeer hoge temperaturen te verpompen
- Insteekpompen met ATEX certificering tot zone 0 mogelijk (Tankpompen).
- Lage NPSH doordat het pompgedeelte onder het waterniveau is opgesteld.
- Insteek meertrapspomp voor koelmiddel of snij-olie

Constructie insteekpomp:

Bij een insteekpomp (ook wel staartpomp, putpomp of tankpomp genoemd) bestaat de pomp uit een nat gedeelte, die in het medium staat / hangt, en
een droog opgesteld gedeelte die boven de put geplaatst wordt. Het natte gedeelte wordt ook wel het hydraulische gedeelte genoemd en omvat het
pomphuis, waaier en achterplaat. Deze is verbonden met een verlengde pompas, gecentreerd door kolommen, aan het door opgestelde motorstoel
en motor. In principe hebben we twee uitvoeringen, te benoemen:
Cantilever:
Deze insteekpomp heeft onder de oplegplaat geen tussenlagers of onderlager. Deze pomp wordt vaak toegepast bij zeer hoge temperaturen, bij
abrassieve vloeistoffen en mogelijkheid tot droogloop van de insteekpomp.
Tussen gelagerde insteekpompen:
Dit is in vele gevallen de meest standaard insteekpomp. De as wordt onder de oplegplaat extra gesteund door een onderlager (bij korte
insteekdieptes) of door een onderlager met een of meerdere  tussenlagers (bij grotere insteekdieptes). Het onderlager kan in vele gevallen
gesmeerd worden door het te verpompen medium, maar kan ook extern door water, vet of olie gesmeerd worden. De keuze hiervan is wederom
afhankelijk van het te verpompen medium.

Waarom een insteekpomp ten opzichte van een dompelpomp:

Insteekpompen en staartpompen behoren tot de groep putpompen. Deze worden vaak toegepast binnen kelders en putten waar een standaard
dompelpomp niet naar behoren functioneerd. Enkele redenen kunnen zijn dat de put qua afmeting te klein is of dat de temperatuur van het te
verpompen medium te hoog is voor een dompelpomp / dompelmotor. Bij de meeste dompelpompen ligt de grans op ongeveer 40 graden. Dit komt
omdat een dompelmotor haar koeling verkrijgt door ondergedompeld te zijn, en dus haar warmte aan het te verpompen medium afgeeft. Indien het
medium te warm is, is de afdracht / warmteafvooer van de motor ook te laag en kan de motor verbranden. In enkele toepassingen wordt een
insteekpomp ook gebruikt omdat de dompelmotor niet geproduceerd kan worden in een medium bestendig materiaal.

Hoge temperatuur of lage NPSH:

Binnen ons pakket kunnen wij de pompen speciaal laten uitvoeren voor de hogere temperaturen. Ook kunnen wij de pompen toepassen voor zeer
lage NPSHa waardes. Dit garandeert een cavitaitie vrije boosterpomp / meertrapspomp voor bijvoorbeeld condensaatsystemen, ketelcoedingsystemen
en deepwell systemen.

Pomp mogelijkheden:

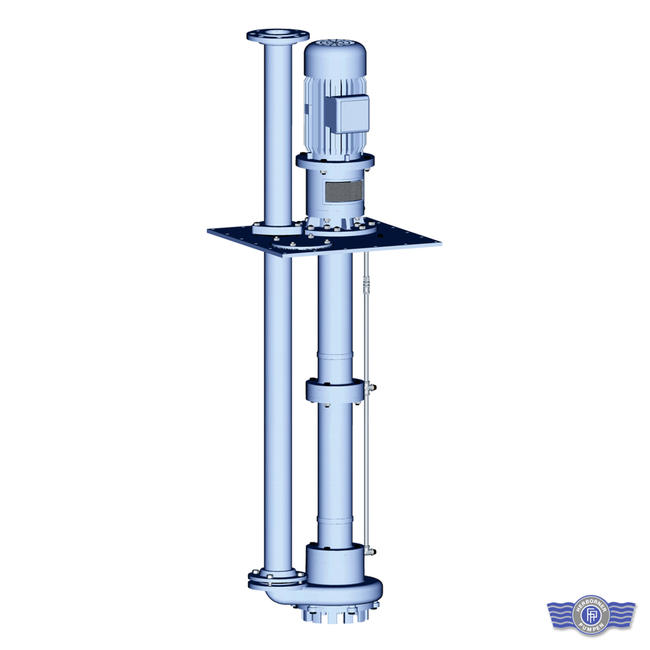

Herborner: 281S
Insteekpomp / putpomp / staartpomp

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting

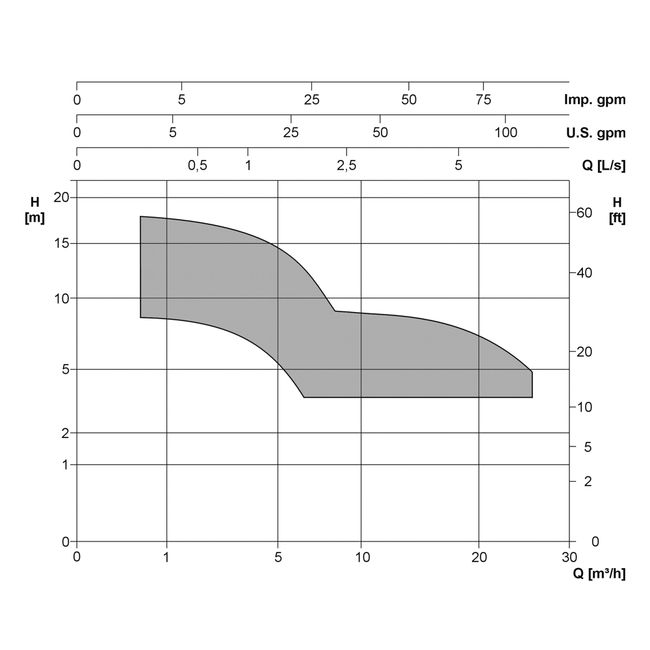

Herborner: 282
condensaat insteekpomp / putpomp / staartpomp

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting
: tot 25 m3/hr
: tot 17 mwk
: -5 tot 95°C
: DN40 tot DN95


: tot 1300 m3/hr
: tot 21 mwk
: -5 tot 60 °C
: DN150 tot DN350

Herborner Pompen 282 heet water staartpomp putpomp insteekpomp afvalwater condensaat
Insteekpomp 281s Herborner voor afvalwater en bedrijfswater

Vogel Pomptype: WTS


Insteekpomp / staartpomp


Capaciteit
Opvoerhoogte
Temperatuur
Afmeting
: tot 190 m3/hr
: tot 20 mwk
: tot 95 °C
: DN32 tot DN125
staartpomp insteekpomp, Xylem Vogel Nederland WTS

Lowara pomp: SVI


Vertikale meertraps insteek
pomp in RVS

Capaciteit
Opvoerhoogte
Temperatuur
Afmeting
: tot 120 m3/hr
: tot 240 mwk
: -10 tot 90 °C
: RP 1" tot DN100
Hoge druk meertraps insteekpomp / dompelpomp vanXylem lowara SVI
WDA Pompen: Staartpomp
Insteekpomp / putpomp / staartpomp ATEX

Capaciteit
Opvoerhoogte
Temperatuur

: tot 1000 m3/hr
: tot 140 mwk
: -5 tot 140 °C

Insteekpompen en staartpompen volgens ATEX
Atex staartpomp insteekpomp putpomp tankpomp, ATEX certificering
WDA Pompen: Cantilever
Cantilever pompen
ATEX

Capaciteit
Opvoerhoogte
Temperatuur

: tot 400 m3/hr
: tot 60 mwk
: tot 500 °C

Cantilever pompen met ATEX
Atex staartpomp insteekpomp putpomp tankpomp, ATEX certificering

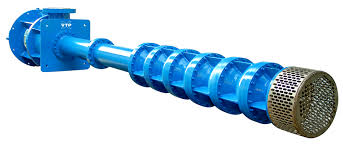

Vertikale Turbine pomp
Vertikale turbine branbluspomp volgens NFPA, EN12845

Capaciteit
Opvoerhoogte
Vermogen

: tot 25.000 m3/hr
: tot 400 mwk
: tot 1000 kW

Vertikale turbine pomp, brandbluspomp NFPA EN12845 EN12259-12
Atex staartpomp insteekpomp putpomp tankpomp, ATEX certificering
